Полировальные моторы типа DP / DPN / DPNS

Полировальные моторы типа DP / DPN / DPNS

  • Вал шпинделя с прямым приводом.
  • Закрытая конструкция с внутренним циркуляционным охлаждением.
  • Вал шпинделя с типами DP 2x, с типами DPN и DPNS 4x сохранен.
  • Шариковые подшипники защищены от попадания шлифовальной пыли лабиринтными уплотнениями и войлочными кольцами.
  • Стандартная версия с цилиндрическими концами вала, зажимными фланцами и крепежными гайками.
  • С внутренней резьбой для установки ввинчивающихся оправок или ввинчиваемых наконечников.

Специальная версия с коническими валами.

Выключатель для односкоростных двигателей до 1,5 кВт. Переключатель звезда-треугольник для односкоростных двигателей от 2,2 кВт.

Переключатель полюсов для двигателей с 2 ​​скоростями.

Пусковой переключатель полюсов для двигателей с 2 ​​скоростями от 3,7/5,2 кВт.

Poliermotoren Typ DP / DPN / DPNS

Полировальные моторы DP — Вал шпинделя с 2 подшипниками

DP 07/12/15/30/40

параметры

  • Низкая колонна для сидячей работы
  • Высокая стойка для работы стоя
  • всасывающая стойка
  • Присоединяемые вытяжные колпаки
  • рычаги натяжения ленты

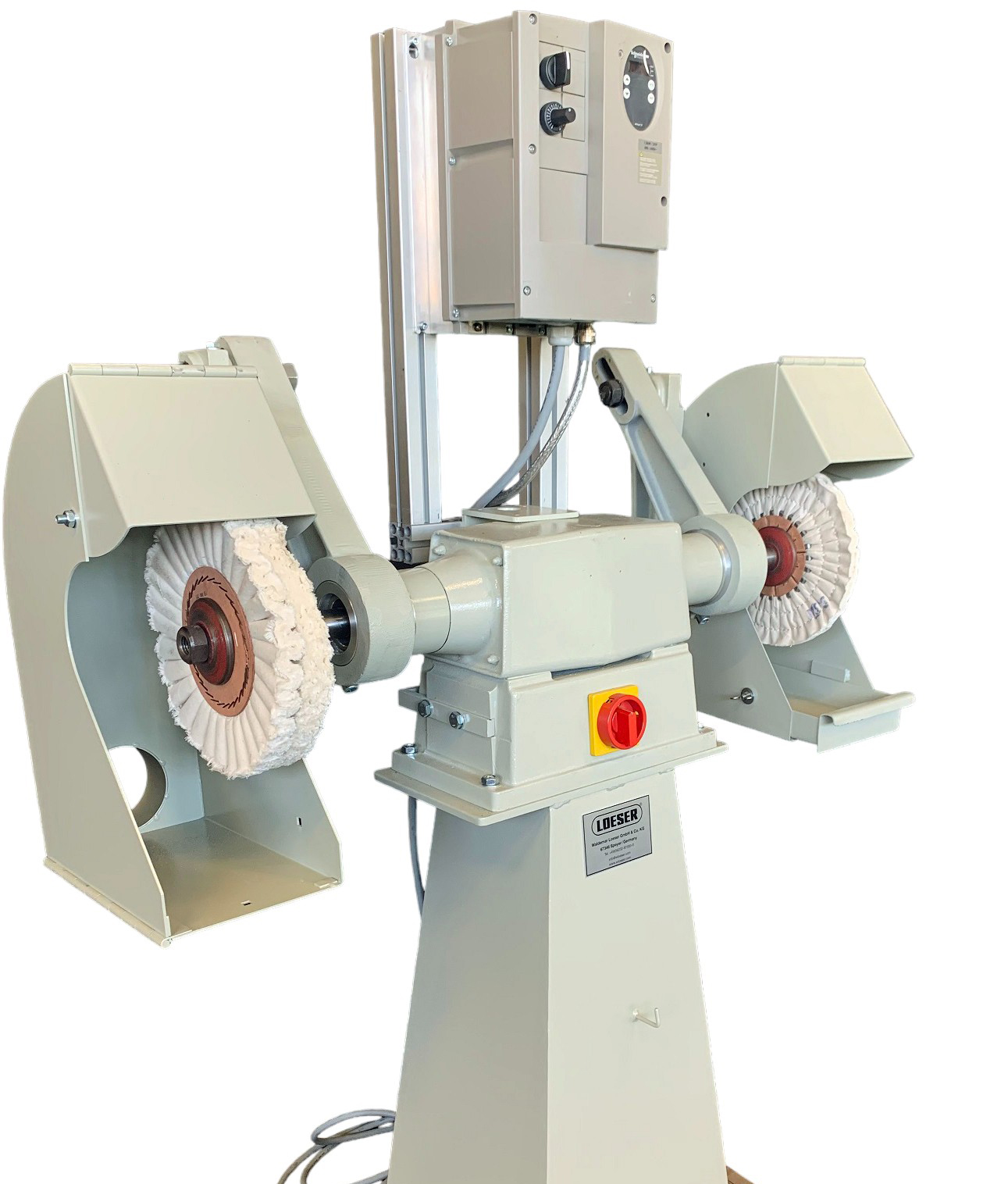

Полировальная машина DP 15 б/у/восстановленная

Машина оснащена новым преобразователем частоты с питанием 230 В.

Спецификации

  • Стендовая версия
  • Двигатель 1,1 кВт, 2900 об/мин.
  • Вал Ø 20 мм
  • 2500 вольт
Poliermotoren Typ DP Abmessungen
  • Спецификации
  • Аксессуары
Типнапряжение сетиМощность в кВтскорость об/минвысота машины мм
DP 07400 V-50Hz-3Ph0,22/0,37
0,5		1450/2900950
DP 12400V-50Hz-3Ph0,3
0,73
0,9
0,6/0,73		950
1450
2900
1450/2900		1000
DP 15400V-50Hz-3Ph0,73
1,1
1,1
0,9/1,3		950
1450
2900
1450/2900		600
DP 30400V-50Hz-3Ph1,1
2,2
2,2
1,5/2,2		950
1450
2900
1450/2900		1000
DP 40400V-50Hz-3Ph3,7
4,4
3,7
5,2
2,3/3,0
3,0/3,7
3,7/5,2		1450
1450
2900
2900
1450/2900
1450/2900
1450/2900		1000
ТипDP 07DP 12DP 15DP 30DP 40
Ленточный шлифовальный рукав для ленты ммEB 1
1500 x 50		EB 2
2000 x 50		EB 2
2000 x 50		EB 3-S
3500 x 100		EB 3-S
3500 x 100
Плоскошлифовальный стол для ленты—BS 75-A
950 x 100		BS 75-A
950 x 100		BS 200-A
1500 x 200		BS 300-A
2000 x 300
полировальный наконечник
полировальная оправка		M 10M 10M 10M 10M 16
всасывающий колпак Ø200200250300400
алюминиевая лицевая панель—ALP
300		ALP
300		ALP
300		—
набор для царапания—K 0K 1——
всасывающая стойкаDP 07 ADP 12 ADP 15 ADP 30 A—

Полировальные моторы DPN / DPNS — Вал шпинделя с 4 подшипниками

DPN / DPNS

  • На высоком столбе
  • Высота шпинделя 1000 мм

Аксессуары:
Вытяжной колпак A 500 с полировальным кругом слева.
Ленточная шлифовальная рука EB 3-S с коробкой для защиты ленты с резиновым контактным диском справа.

  • Спецификации
  • Аксессуары
ТипDPNDPNS
Мощность в кВт2,2
3,3
3,0
3,7
4,4
3,7
5,2
2,2/3,0
3,0/3,7
3,7/5,2
4,4/6,0		6,0
8,8
12,0
8,1
5,2/6,6
8,1/9,6
10,3/12,5
об/мин950
950
1450
1450
1450
2900
2900
1450/2900
1450/2900
1450/2900
1450/2900		1450
1450
1450
2900
1450/2900
1450/2900
1450/2900
ТипDPNDPNS
Ленточный шлифовальный рукав для ленты ммEB 3-S
3500 x 100		EB 3-S
3500 x 100
or
EB 4
3500 x 200
Плоский шлифовальный стол для ленты ммBS 300-A
2000 x 300		BS 300-A
2000 x 300
полировальный наконечник
полировальная оправка		M 16M 16
всасывающий колпак Ø400
500		500
600

Советы по полировке полировальных машин

DP, PPN и DPMS
SMG + SMZ

Polierspitzen für Poliermaschinen
Polierspitzen für Poliermaschinen
dDLL1L2
M10181108565
M1628185145120
Polierspitzen für Poliermaschinen
Polierspitzen für Poliermaschinen
dDLL1L2
M10M101007525
M16M1214010030
