Motores de pulido modelo DP / DPN / DPNS

Eje del husillo de accionamiento directo.
Estructura cerrada con refrigeración interior por circulación.
Eje del husillo con alojamiento doble en los modelos DP, con alojamiento cuádruple en los modelos DPN y DPNS.
Rodamiento de bolas protegido contra la penetración de polvo de rectificar mediante juntas laberínticas y anillos de fieltro.
Versión normal con extremos cilíndricos del eje, bridas de apriete y tuercas de sujeción.
Con rosca interior para el alojamiento de mandriles enroscables o de puntas roscadas.

Sonderausführung mit konischen Wellen.

Versión especial con extremos cónicos del eje en combinación con cartuchos insertables. Disyuntor con motores de una velocidad hasta 1,5 kW. Conmutador estrella-triángulo de una velocidad hasta 2,2 kW.

Cambiapolos en motores con 2 velocidades.

Cambiapolos en motores con 2 velocidades a partir de 3,7/5,2 kW.

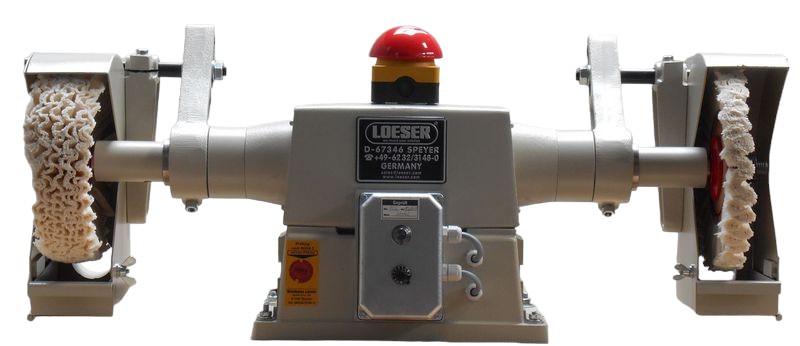

Motores de pulido DP – eje del husillo con alojamiento doble

DP 07/12/15/30/40

Opciones

Columna baja para trabajo sentado
Columna alta para trabajo de pie
Soporte de succión
Campanas de extracción acoplables
Brazos de tensión de cinta

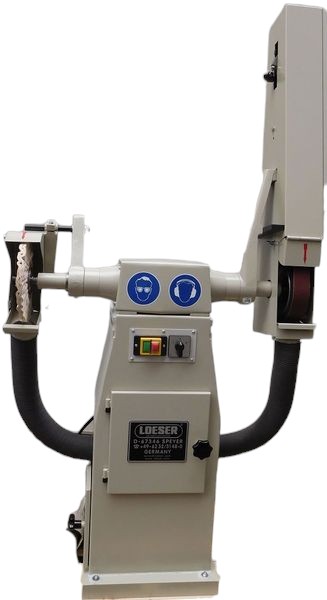

Pulidora DP 15 usada / reacondicionada

La máquina está equipada con un nuevo convertidor de frecuencia que tiene una conexión de 230 voltios.

Datos técnicos

Versión de pie
Motor de 1,1 kW, 2.900 rpm
Eje Ø 20 mm
2.500 voltios

Especificaciones técnicas
Accesorios

Modelo	Voltaje	Potencia en kW	rpm	Altura en mm
DP 07	400 V-50Hz-3Ph	0,22/0,37 0,5	1450/2900	950
DP 12	400V-50Hz-3Ph	0,3 0,73 0,9 0,6/0,73	950 1450 2900 1450/2900	1000
DP 15	400V-50Hz-3Ph	0,73 1,1 1,1 0,9/1,3	950 1450 2900 1450/2900	600
DP 30	400V-50Hz-3Ph	1,1 2,2 2,2 1,5/2,2	950 1450 2900 1450/2900	1000
DP 40	400V-50Hz-3Ph	3,7 4,4 3,7 5,2 2,3/3,0 3,0/3,7 3,7/5,2	1450 1450 2900 2900 1450/2900 1450/2900 1450/2900	1000

Modelo	DP 07	DP 12	DP 15	DP 30	DP 40
Brazo de rectificado para cinta mm	EB 1 1500 x 50	EB 2 2000 x 50	EB 2 2000 x 50	EB 3-S 3500 x 100	EB 3-S 3500 x 100

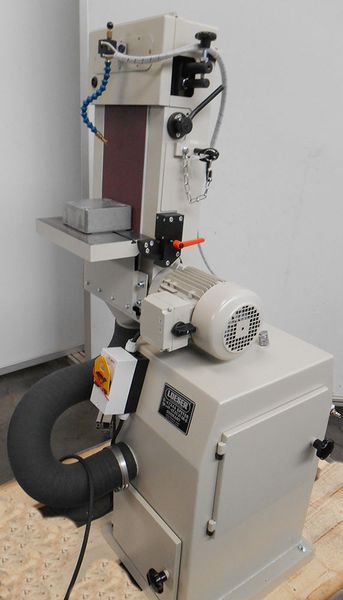

Mesa de rectificado plano para cinta	–	BS 75-A 950 x 100	BS 75-A 950 x 100	BS 200-A 1500 x 200	BS 300-A 2000 x 300
Punta de pulido Vástago del disco pulidor	M 10	M 10	M 10	M 10	M 16
Ø campanas de aspiración	200	200	250	300	400
Plato de torno de aluminio	–	ALP 300	ALP 300	ALP 300	–
Guarnición de carda	–	K 0	K 1	–	–
Soporte de aspiradora	DP 07 A	DP 12 A	DP 15 A	DP 30 A	–

Motores de pulido DPN / DPNS – eje del husillo con alojamiento cuádruple

DPN / DPNS

Sobre columna alta
Altura de husillo 1000 mm

Accesorios:
Campana de aspiración A 500 con disco pulidor, lado izquierdo.
Brazo de rectificado de cinta EB 3-S con caja de protección de cinta con disco abrasivo de goma, lado derecho

Especificaciones técnicas
Accesorios

Modelo	DPN	DPNS
Potencia en kW	2,2 3,3 3,0 3,7 4,4 3,7 5,2 2,2/3,0 3,0/3,7 3,7/5,2 4,4/6,0	6,0 8,8 12,0 8,1 5,2/6,6 8,1/9,6 10,3/12,5
rpm	950 950 1450 1450 1450 2900 2900 1450/2900 1450/2900 1450/2900 1450/2900	1450 1450 1450 2900 1450/2900 1450/2900 1450/2900

Modelo	DPN	DPNS
Brazo de rectificado para cinta mm	EB 3-S 3500 x 100	EB 3-S 3500 x 100 or EB 4 3500 x 200
Mesa de rectificado plano para cinta mm	BS 300-A 2000 x 300	BS 300-A 2000 x 300
Punta de pulido Vástago del disco pulidor	M 16	M 16
Ø campanas de aspiración	400 500	500 600
